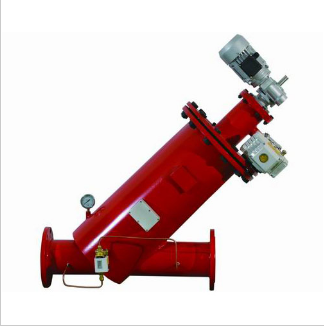

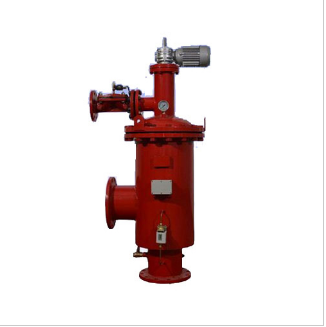

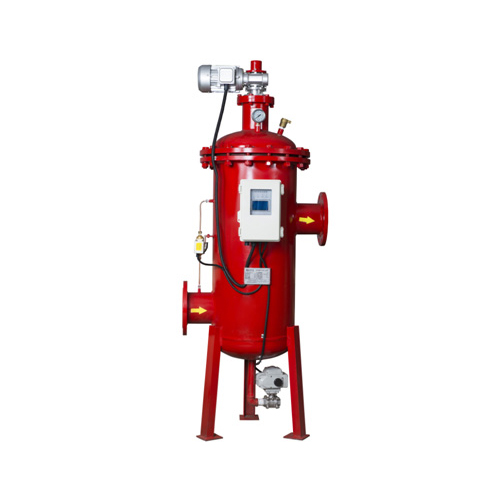

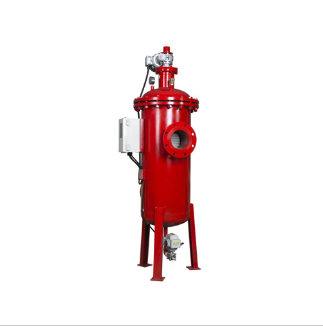

电动刷式自清洗过滤器SLZL/SL（B）

设备型号：SLZL/SL（B）

设备用途：用于过滤各类水系统中的杂质，保障系统正常运行。

应用范围:

工业过滤：化工、钢铁、造纸、电厂、汽车、矿业、水厂等产业

的水源水、冷却水和中水及旁滤水、制冷采暖系统循

环水、冷却水、保护喷头、污水三级处理，市政水回

用、车间用水、R．O．系统前过滤等；

灌溉过滤：地下水、市政水、江河、湖、海水、果园、苗圃、温室、高尔夫球场、公园等。

设备详情：

SLZL/SL（B）电动刷式自清洗过滤器具有处理水量大、自动过滤、清洗、排污、不间断供水等优点。过滤器主要由自动控制系统和电力驱动的自清洗装置、自动排污阀等组成，设备结构简单、性能稳定,过滤精度高、清洗时间短、耗水量少、压力损失小，是各类水系统的理想选择。

过滤器的自清洗过程是依靠沿着滤筒内表面做旋转运动的清洗刷和排污阀共同完成，打开的排污阀使被堵塞的滤筒内形成负压，附着在滤筒内壁的滤饼被清洗刷清扫下来因负压的关系经排污阀排出在本体外。整个清洗过程大约为60秒，清洗时系统不断流。

技术参数：

过滤精度：30-3000微米

滤网形式：楔形网

最小工作压力：≥0.1MPa

最大工作压力：≤1.6MPa(特殊可定制)

工作温度：≤95℃

电源电压：380V/50Hz

控制电压：AC24V

清洗方式：电动刷式

控制方式：远程、时间、手动

清洗周期：10-1000秒可调

产品选型

为了能更适应您的水系统技术要求以及较好的过滤效果，达到省水省电、节能环保的要求，在选择自清洗过滤器的时候，需要考虑以下参数：

1、处理流量

2、过滤精度

3、管道压力

4、过滤介质的化学性质

SLZL/SL(B)电动刷式过滤器尺寸图

SLZL/SL（B）系列电动刷式自清洗过滤器材质

壳  体：碳钢、304不锈钢、316L不锈钢

滤  网：304不锈钢、316L不锈钢

清洗刷：进口杜邦条刷

排污阀：铸铁、铜、不锈钢

控制器：PVC、铝

密封圈：EPDM橡胶

注：可根据客户要求订制其他特殊材质，具体情况请咨询本公司。

设备安装与连接

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。

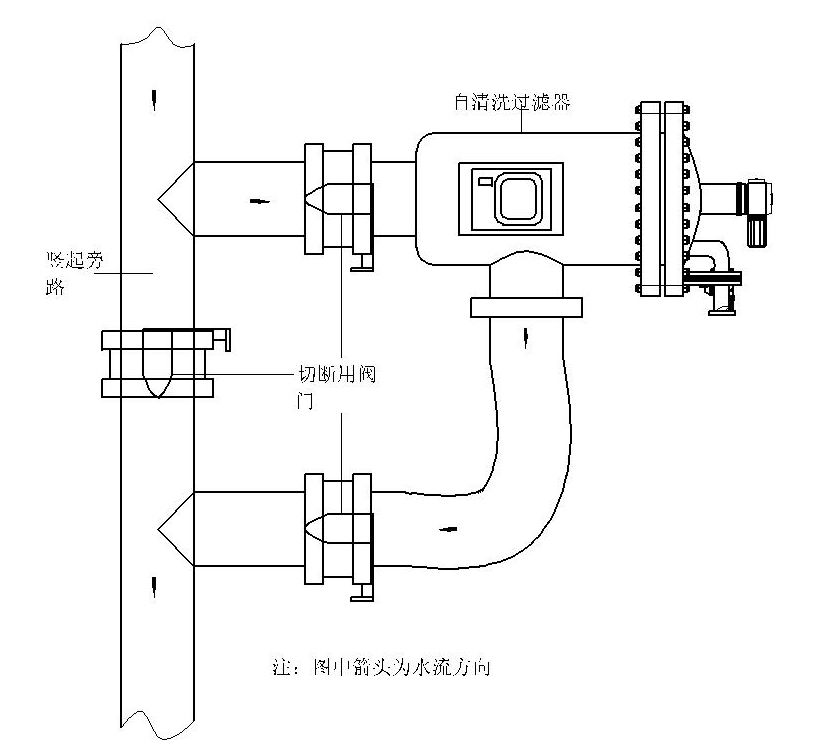

（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。SL（B）系列自清洗过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下。

（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。

（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，不要超过10米。

（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。

（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。
